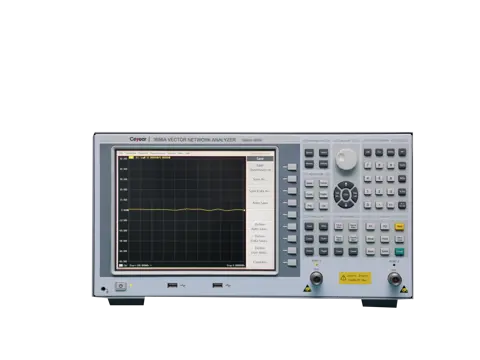

3656 A / B / D vektör ağ analizörü, radyo iletişimi, kablo TV, öğretim ve otomotiv elektroniği vb. Alanlar için uygundur. Filtre, amplifikatör, anten, kablo ve kablo televizyon alt konektörleri gibi RF bileşenlerinin performans ölçümü için kullanılabilir .
Logaritmik genlik, doğrusal genlik, duran dalga, faz, grup gecikmesi, Smith grafiği ve kutupsal koordinatlar vb. Frekans yanıtı, tek port, tepki izolasyonu, gelişmiş tepki ve tam çift port, hızlı SOLT kalibrasyonu ve elektrik kalibrasyonu gibi çoklu kalibrasyon özeliklerine sahiptir.

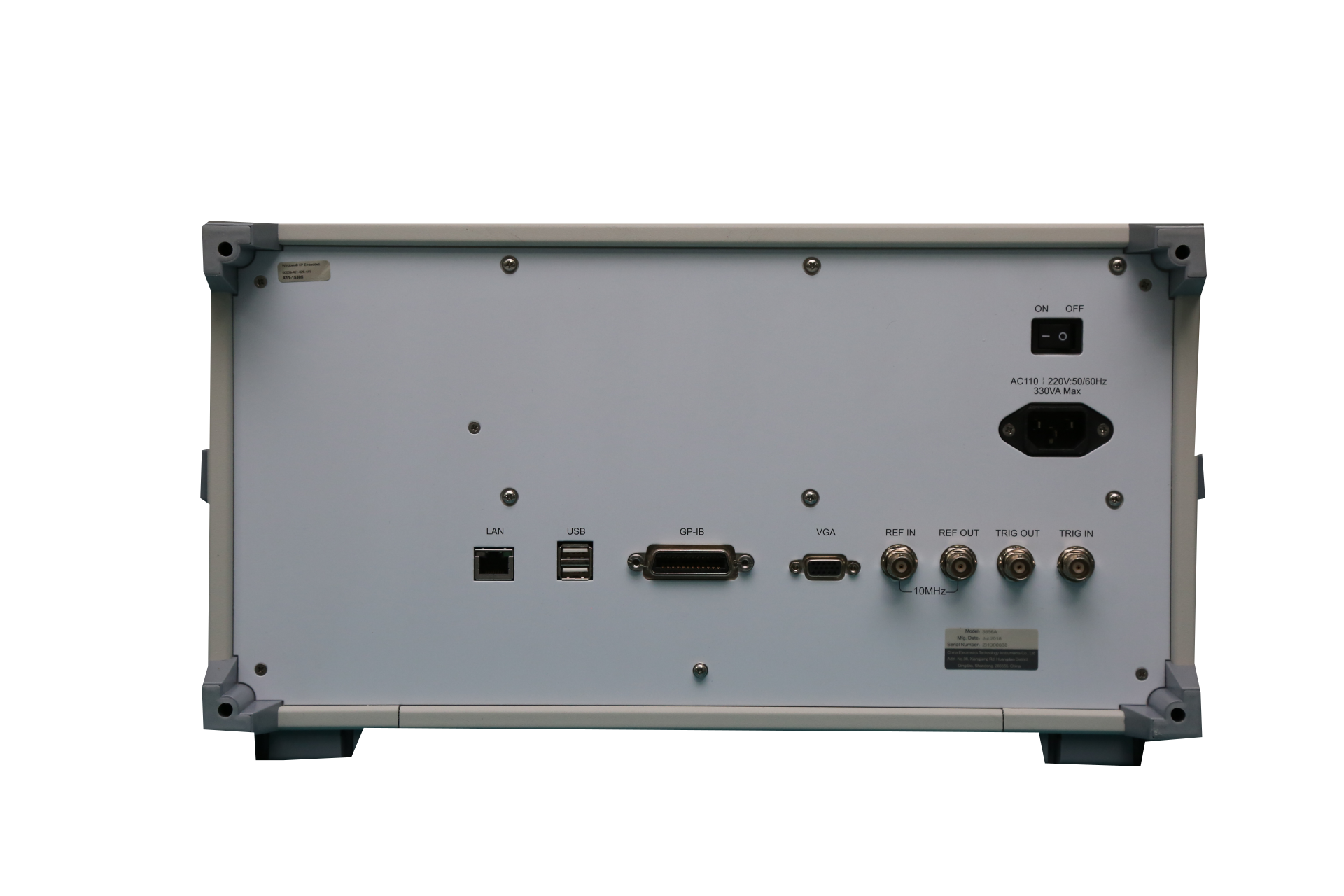

3656 Serisi VNA’lar Çok kanallı ve çok pencereli ekran yeteneğine sahiptir; USB arayüzü, LAN arayüzü, GPIB arayüzü ve VGA arayüzlerine sahiptir.
Verimli ve güçlü hata düzeltme özelliği ile DUT S parametresinin genlik, faz ve grup gecikme özelliklerini hızlı ve doğru bir şekilde ölçebilir.
| 3656B | |
| Frekans aralığı | 100 kHz... 8.5 GHz |
| Frekans çözünürlüğü | 1 Hz |
| Sistem dinamik aralığı(typ.) | 100 kHz...20 MHz: 110 dB (10 Hz), 80 dB (3 kHz); 20 MHz...3 GHz: 125 dB (10 Hz, 95 dB (3 kHz); 3 GHz...6 GHz: 123 dB (10 Hz), 93 dB (3 kHz); 6 GHz...8.5 GHz: 118 dB (10 Hz), 88 dB (3 kHz) |
| IF bandwidth | Min. 1 Hz, max. 5 MHz, in 1, 2, 3, 5, 7 step |
| Ekran | 10.4"/26.4 cm high brightness LCD |
| Arayüzler | GPIB, USB, Ethernet/LAN, VGA |
| Konnektör Tipi | Type-N (female) 50 Ω system impedance; option 3656-H01: Type-N (female) 75 Ω system impedance |
