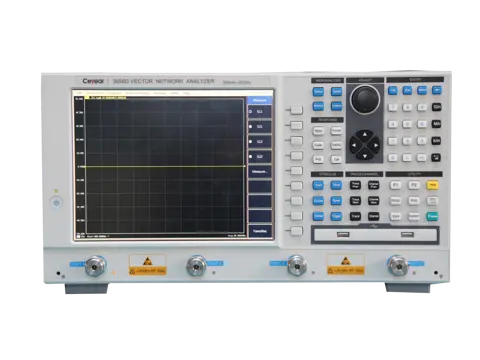

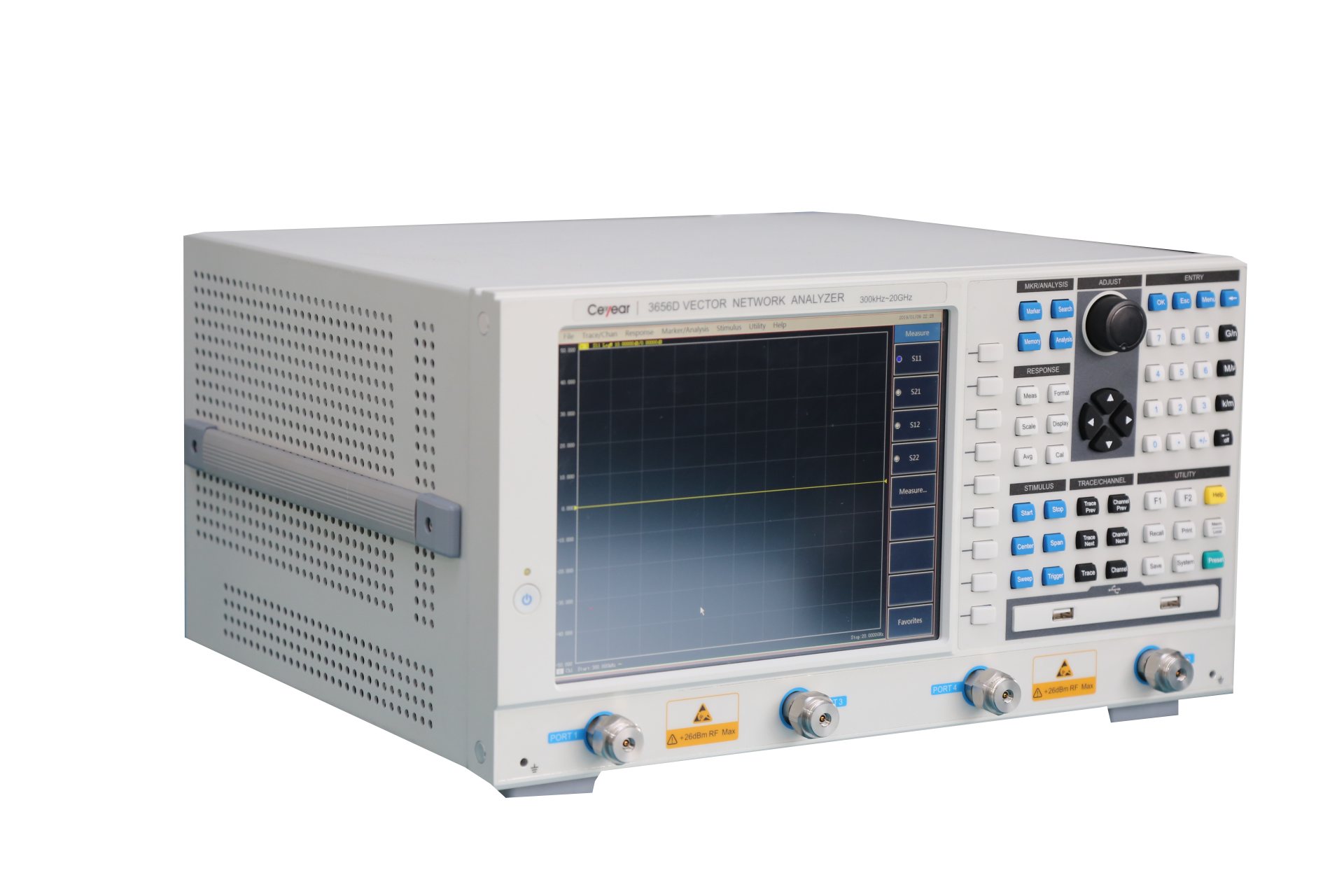

Ceyear 3656D 20 GHz Vector Network Analizör

3656 A / B / D vektör ağ analizörü, radyo iletişimi, kablo TV, öğretim ve otomotiv elektroniği vb. Alanlar için uygundur. Filtre, amplifikatör, anten, kablo ve kablo televizyon alt konektörleri gibi RF bileşenlerinin performans ölçümü için kullanılabilir .

Logaritmik genlik, doğrusal genlik, duran dalga, faz, grup gecikmesi, Smith grafiği ve kutupsal koordinatlar vb. Frekans yanıtı, tek port, tepki izolasyonu, gelişmiş tepki ve tam çift port, hızlı SOLT kalibrasyonu ve elektrik kalibrasyonu gibi çoklu kalibrasyon özeliklerine sahiptir.

3656 Serisi VNA’lar Çok kanallı ve çok pencereli ekran yeteneğine sahiptir; USB arayüzü, LAN arayüzü, GPIB arayüzü ve VGA arayüzlerine sahiptir.

 3656D
Frekans aralığı 100 kHz... 20 GHz
Frekans çözünürlüğü1 Hz
Sistem dinamik aralığı(typ.)IF bandwidth: 10 Hz
300 kHz...100 MHz: 95 dB (2-port), 90 dB (4-port);
100 MHz...1 GHz: 110 dB (2-port), 100 dB (4-port),
1 GHz...6 GHz: 120 dB (2-port), 115 dB (4-port);
6 GHz...8 GHz: 117 dB (2-port), 110 dB (4-port);
8 GHz...10 GHz: 115 dB (2-port), 105 dB (4-port);
10 GHz...15 GHz: 110 dB (2-port), 100 dB (4-port);
15 GHz...20 GHz: 100 dB (2-port), 90 dB (4-port)
IF bandwidth Min. 1 Hz, max. 5 MHz, in 1, 2, 3, 5, 7 step
Ekran 10.4"/26.4 cm high brightness LCD

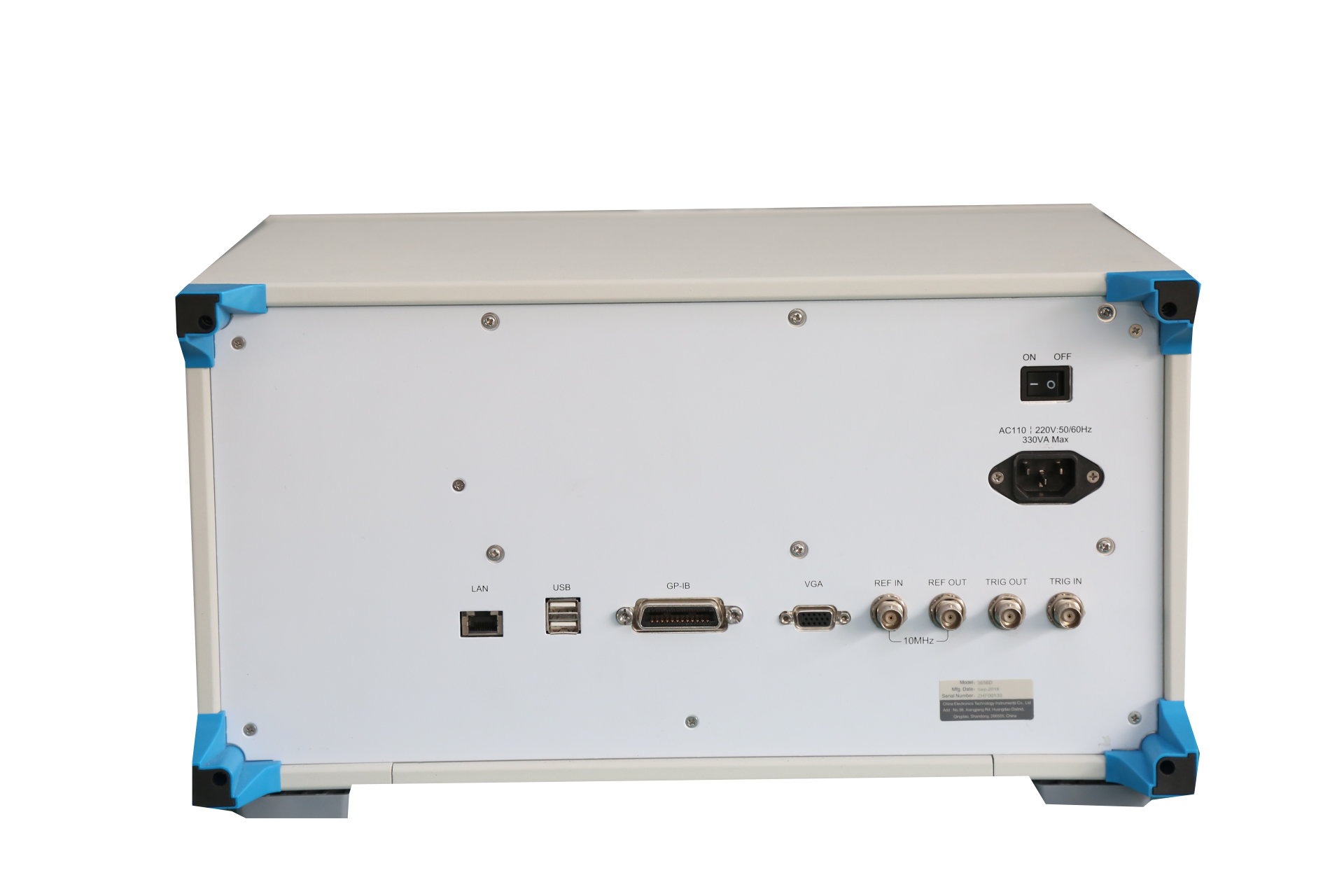

ArayüzlerGPIB, USB, Ethernet/LAN, VGA
Konnektör TipiType-N (female) 50 Ω system impedance; option 3656-H01: Type-N (female) 75 Ω system impedance
