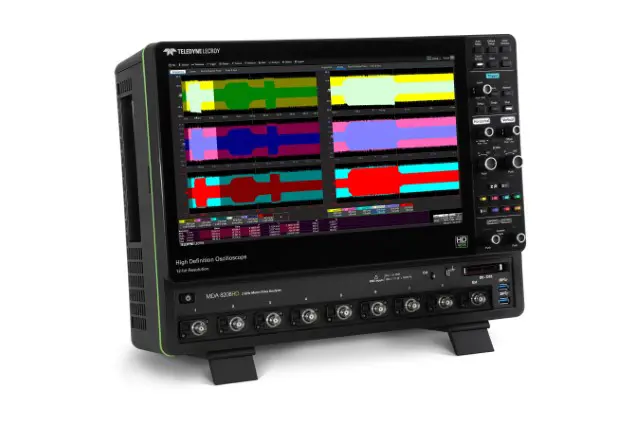

Teledyne LeCroy WaveRunner MDA 8108HD 1 GHz, 10 GS/s, 8 Kanallı, 50 Mpts/Ch 12-bit Osiloskop
.webp)

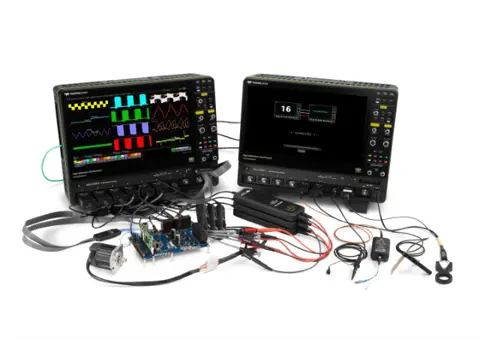

MDA8000HD osiloskopları 8 analog giriş kanalına, Teledyne LeCroy’un HD4096 yüksek çözünürlüklü teknolojisini kullanan 12 bit çözünürlüğe, 2 GHz'e kadar bant genişliğine ve 15.6 inç genişliğinde dokunmatik ekrana sahip yüksek perfermanslı osiloskop serisidir.

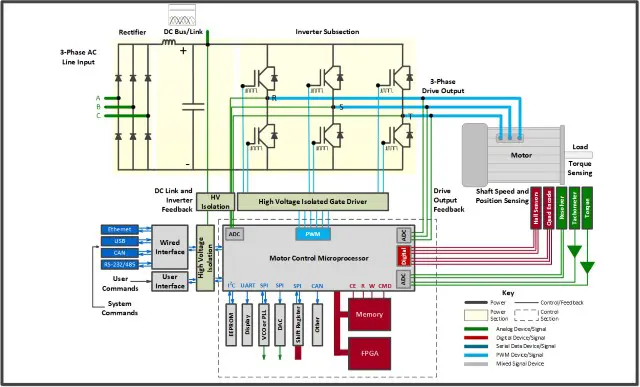

Yüksek güçlü üç fazlı güç dönüşüm sistemleri ve güç elektroniği tasarımları, dijital güç yönetimi veya güç bütünlüğü analizi, otomotiv elektronik sistemleri ve gömülü / mekatronik tasarımların hata ayıklama ve sorun giderme işlemleri için ideal bir osiloskoptur.
| Güç Ölçümleri için Statik Güç Analiz |  |
| Dinamik Testleriniz için en uygun Osiloskop |  |
| Bütün Sistem için Tek bir cihaz ile eksiksiz Analiz ve Ölçüm kabiliyeti |  |
| Mekanik ölçümler için uygundur... |  |
| Harmonik ölçümleri |  |
| Her zaman 12 Bit Dikey Çözünürlüğe sahiptir. |  |
| Daha fazla Kanal'a sahip : 8 Analog / MSO'lu modellerde 16 Dijital Kanalla sahiptir. |  |

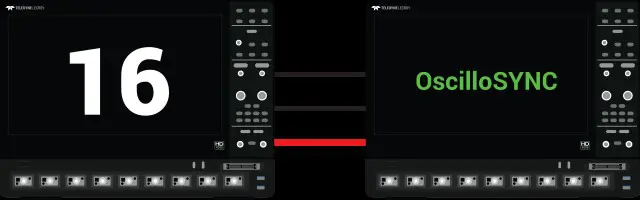

| OscilloSYNC Teknolojisi ile iki osiloskobu hiç bir kanal kaybı yaşamadan bağlayıp 16 Kanallı osiloskop olarak kullanabilirsiniz... |  |
| 5 Gpts Hafıza ile hiç bir ayrıntıyı kaçırmayacaksınız... |  |

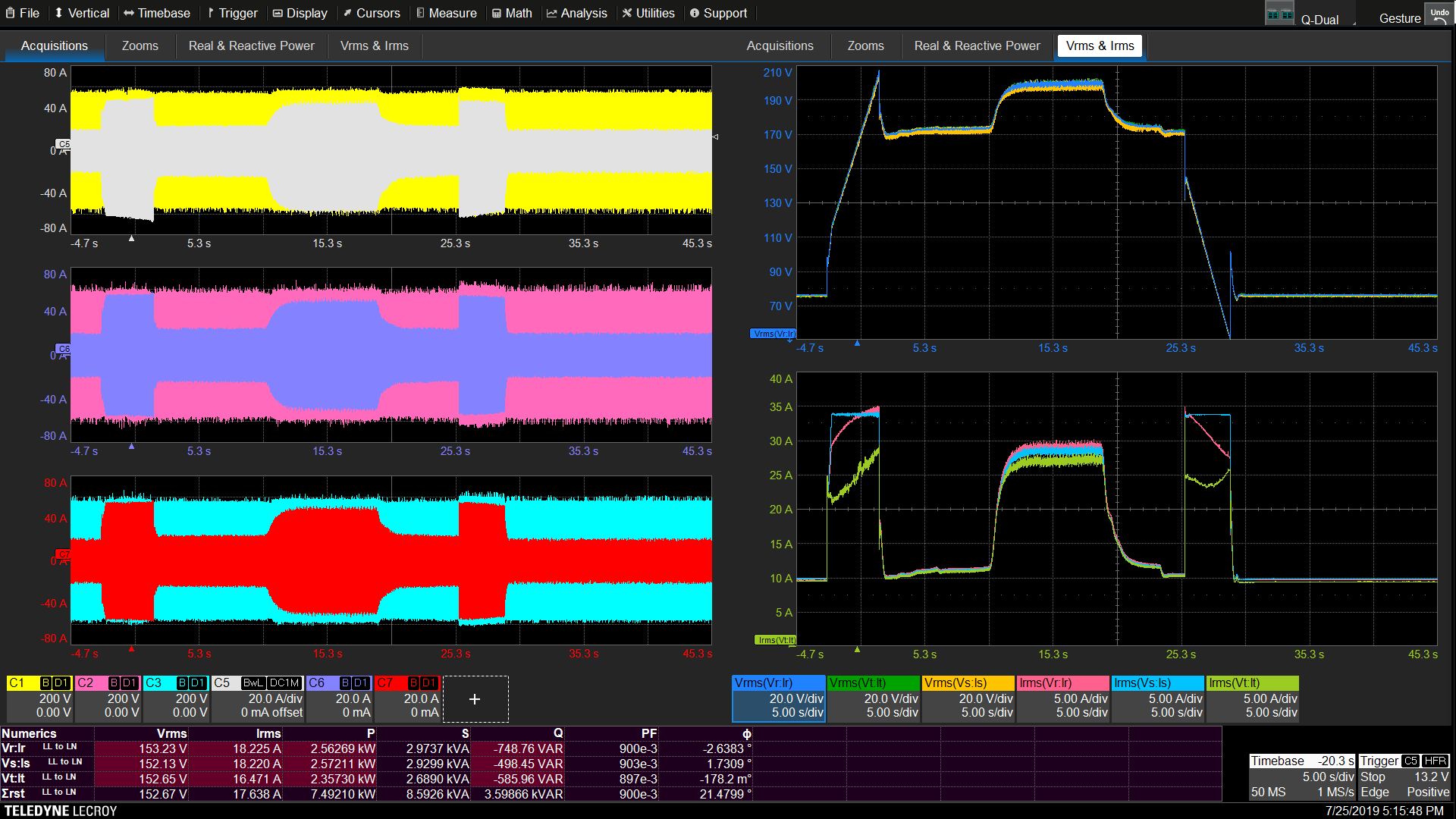

| 3 Fazlı Güç Analiz Opsiyonu sayesinde bütün ölçüm ve Analizlerinizde büyük kolaylık sağlayacaktır... |  |
| WR8000HD uygulaması ile özelikle Araç uygulamalarında büyük avantaj sağlayacaktır... |  |
| Power Integrity |  |
| Model Adı | MDA 8108HD |
| Analog Frekans Genişliği@ 50ohm | 500 MHz |
| Analog Frekans Genişliği@ 1Mohm | 1 GHz |
| Giriş Kanal Sayısı | 8 |
| Dijital Giriş Sayısı | 16 Kanallı ( Sadece MS'li modellerde) |
| Dikey Çözünürlük | 12 Bit( ERES ile 15 Bit) |
| Rise Time (10–90%, 50 Ω) | 400 ps |
| Rise Time (20–80%, 50 Ω) | 300 ps |
| Efektif Bit Sayısı | 8.6 Bit |
| Frekans Bandı Genişiliği Limitleyicileri | 20 MHz / 200MHz/350MHz/500MHz |
| Seri Analiz Opsiyonları | I2C, I3C, SPI (SPI, SSPI, SIOP), UART-RS232, CAN1.1, CAN2.0, CAN FD, LIN, FlexRay, SENT, MIL-STD-1553, AudioBus (I2S, LJ, RJ, TDM), USB1.x/2.0, SPMI |
| Bağlantı Elemanları | Ethernet , 7USB portu , HDMI Bağlantısı |
| Ekran Büyüklüğü | 15.6' |
| Ekran Çözünürlüğü | Full HD 1920 x 1080 |
| Örnekleme Oranı ( Single Shot) | 10GS/s - 8 Kanal |
| Hafıza Uzunluğu | Standard: 50 Mpts / 100 Mpts WR8KHD-500MPT Opsiyonu ile; 125 Mpts / 200 Mpts WR8KHD-1000MPT Opsiyonu ile; 250 Mpts / 500 Mpts WR8KHD-2000MPT Opsiyonu ile; 500 Mpts / 1000 Mpts WR8KHD-5000MPT Opsiyonu ile; 1250 Mpts / 2000 Mpts |
| İşlemci | İntel i5-6500 QuadCore |
| Ram | 16 GB |
| İşletim Sistemi | Windows 10 |
